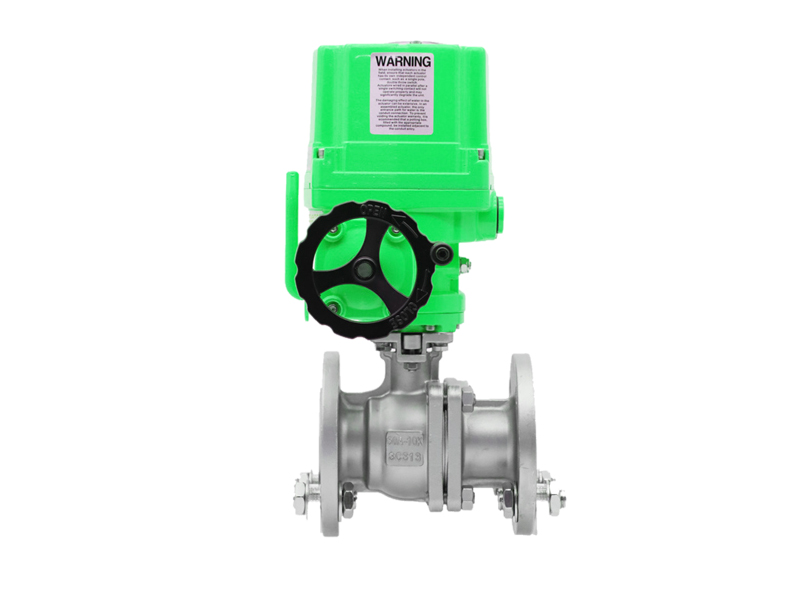

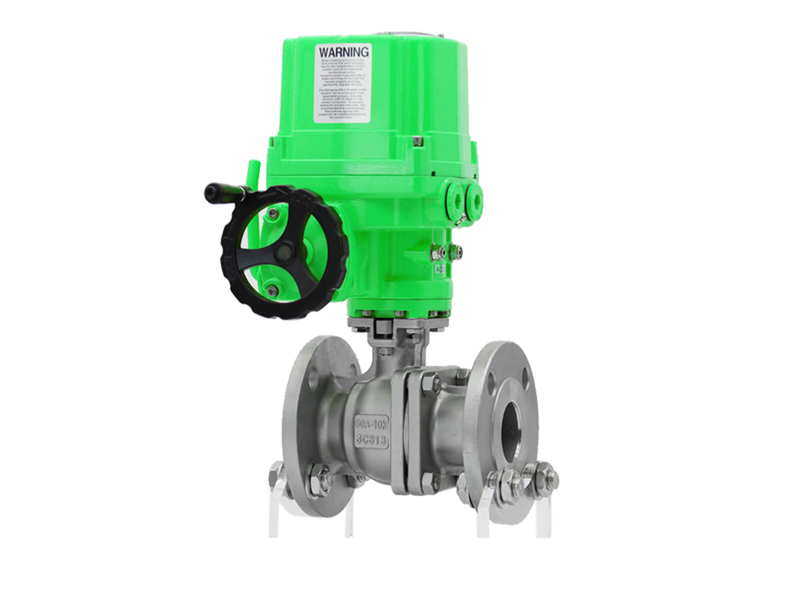

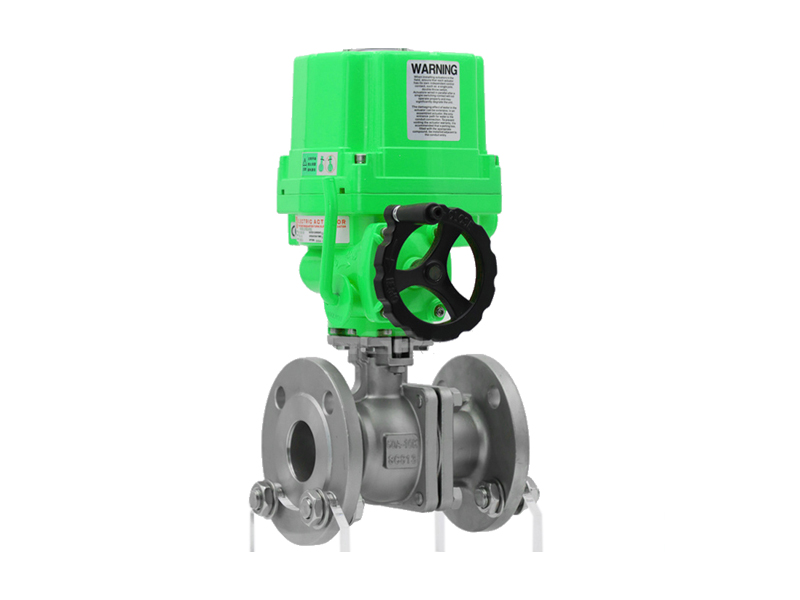

進口電動球閥

進口電動球閥產品概述

美國依洛克YLOK進口電動球閥由電動執行機構和球閥組裝構成電動開關閥，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4- 20mA信號及220VAC電源即可控制運轉，用于管道介質的遠程開、關（接通、切斷介質）控制，亦可用于流體的調節與控制，其中硬密封 V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等介質。啟閉件（球體）由閥 桿帶動，亦可用于流體的調節與控制，并繞閥桿的軸線作旋轉運動的閥門。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型 號電子式電動執行機構或GTX、AL等氣活塞式執行機構，具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作等優點。

進口電動球閥選型參數

產品名稱： 進口電動球閥

產品型號： YBV

公稱通徑： DN15～DN300

結構形式： 球形

公稱壓力： 1.6Mpa～6.4Mpa

連接方式： 法蘭、對夾、螺紋、焊接

適用溫度： ≤350oC

驅動方式： 電動（可佩帶手操）

閥體材質： 鑄鋼、不銹鋼

制造標準： 國標GB、德國DIN、美國API、ANSI

適用介質： 水、油、氣體、液體

品牌名稱： 美國依洛克YLOK

進口電動球閥產品說明

電動球閥適用于經常操作、兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放 大器，輸入 4~20mA 信號及 220V AC 電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。 執行機構可根據用戶要求配置不同型號電子式電動執行機構。

產品應用

電動球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸 汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工業領域。

進口電動球閥產品特點

（1）流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。

（2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。

（3）閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。

（4）閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。

（5）由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。

（6）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

進口電動球閥設計優點

1、在閥門全開、全關位置設有鎖定孔，防止非工作人員誤操作。

2、在閥桿下部設置臺階，不至于閥門內壓異常升高脫出閥桿

進口電動球閥主要技術參數

公稱通徑：DN(mm) 15-200

公稱壓力(MPa) PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB

允許壓差(MPa) ≤公稱壓力

閥體形式：兩段式鑄造球閥：

連接形式：法蘭式、焊接式、螺紋式：閥芯形式："O"型球形閥芯：

密封填料：V型聚四氟乙烯填料、柔性石墨填料等：

流量特性：近似快開型：動作范圍：0～90°：

泄露量Q：按GB/T4213-92，小于額定KV0.01%：

基本誤差：±1%：

回差：±1%：

死區：≤1%(可調)：

可調范圍：250：1：350：1：

配置執行機構：可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構：

控制方式：開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
