進口電動調節閥

進口電動調節閥產品概述

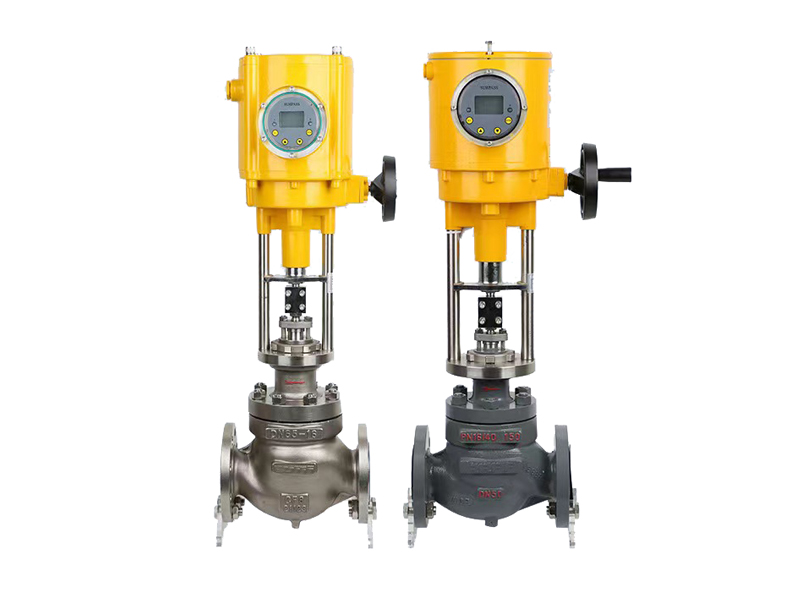

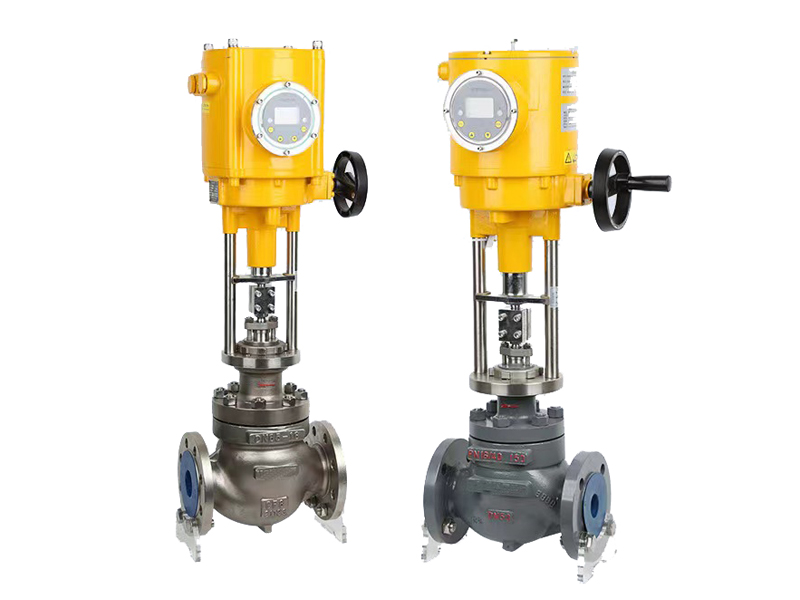

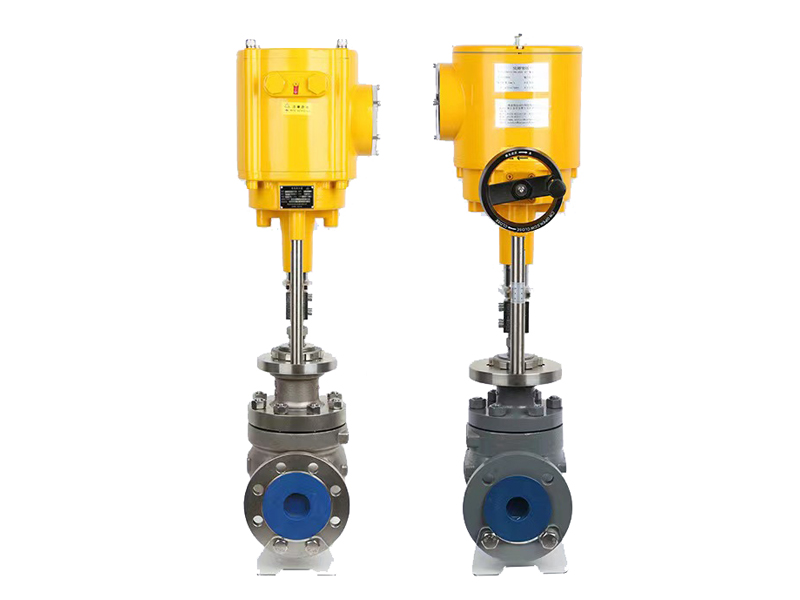

美國依洛克YLOK進口電動調節閥由電動執行機構和單座調節閥體組成，采用頂部導向結構，由3810L電動執行機構和調節閥體組成，內含飼服功能，接受 統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流 量、溫度、液位等工藝參數的連續調節。進口電動調節閥廣泛使用控制氣體、液體、蒸汽等介質。

進口電動調節閥技術參數

公稱通徑：DN15～DN400(1/2"～16")：

閥蓋形式：標準型(-17～+250℃)、高溫型(+250～+450℃)、

壓蓋形式：螺栓壓緊式

密封填料：V型聚四氟乙烯填料、V型柔性石墨填料

閥芯形式：?jiǎn)巫烷y芯

壓力范圍：PN1.6～6.3MPa（150～4500LB）

溫度范圍：-196℃～+550℃（可選）

材質可選：碳鋼、不銹鋼、雙相鋼

流量特性：等百分比、線性、快開

泄露等級：ASME B16.104V

閥蓋形式：標準型、散熱型、低溫型、波紋管型

連接方式：法蘭、焊接、螺紋（1"內）

執行機構：電動執行器

進口電動調節閥閥蓋形式

①、標準型閥蓋：為常溫上閥蓋，閥蓋材質與閥體材質完全一樣，起到封閉閥體和連接執行機構的作用；工作溫度∶-30℃~260℃。

 ②、高溫型閥蓋 ：通過散熱片增大閥蓋與周?chē)諝獾慕佑|面積，起到散熱作用。有效保護填料及執行機構；工作溫度∶ -45℃~530℃ 。

③、低溫伸長型閥蓋：適用于低溫狀態下的介質(如液氧、液氮)，該類型上閥蓋能有效保護填料和執行機構；工作溫度∶-196℃~45℃。

④、金屬波紋管密封閥蓋：閥蓋內裝有不銹鋼波紋管組件，將介質與外界隔絕，并能保證閥桿作上下移動；此外在上閥蓋里面仍有標準填 料函，確保不會因介質外漏而造成浪費或引起環境污染；工作溫度∶-60℃-530℃。

調節閥的流量特性

調節閥的流量特性是在閥兩端壓差不變的情況下，不可壓縮流體通過調節閥的流量與開度之間的關系，這種流量特性叫做固有流量特性。 典型的固有流量特性有線性特性和等百分特性。實際上，調節閥控制工藝介質時，開度的變化閥上壓差也是相應變化的。 在這種情況下，調節閥的開度與流量之間的特性曲線就會偏離固有流量特性曲線，我們把這種流量特性叫做實際的流量特性。 ②、線性流量特性 指調節閥的流量與開度成直線比例關系。通常用于壓差變化小，幾乎恒定；或閥門上的壓力降成為系統的主要壓力降時，一般使用線性流 量特性。 ③、百分比流量特性 指行程變化所引起的流量變化率與此點原來的流量成正比關系。通常用于要求較大的可調范圃或整個系統的壓力損失大大高于閥門的力損 失，或開度變化、閥上壓差變化相對較大。 ④、開關 主用應于開關控制系統、要求開度較小時就有較大的流量、隨開度的增加、流量很快就達到最大、些后再增加開度流量的變化很小。
